0.2mm*19 Cable de extensão do termocouple torção Tipo K
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Condutor: | +Cromel, -Alumel | Diâmetro do condutor: | 20AWG, 16AWG |
|---|---|---|---|
| Material de isolamento: | Ácidos graxos | Material do casaco: | Ácidos graxos |
| Cores: | Branco | Pacote: | 1000ft/roll |
| Padrão: | ANSI96.1 ou IEC 584-2 | ||
| Destacar: | Cable de extensão de termopares do tipo Twist K,0.2mm*19 Cabo de extensão de termopares,0Cabo de extensão de termopares de.2 mm |
||

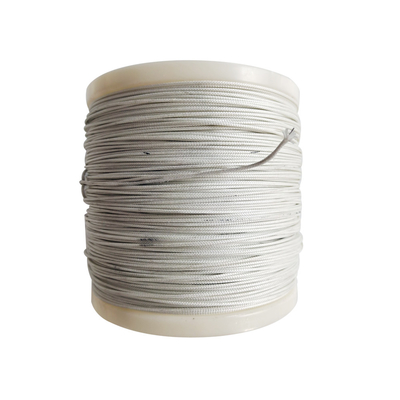

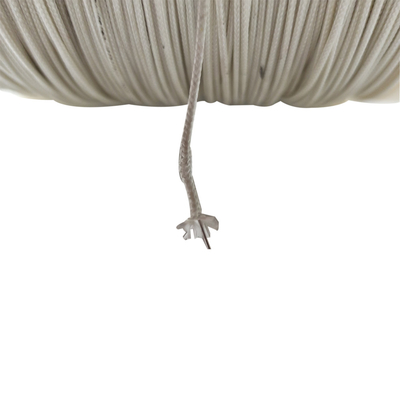

0.2mm*19 cabo de extensão de termocouple tipo K de torção com isolamento de fibra de vidro branco
Especificações:
1Estilo: Compensação Wire
2. Cabo de termocouple J
Classificação do fio de termocouple J
1. Nível de termocouple (nível de temperatura elevada): este tipo de fio de termocouple é principalmente adequado para o tipo de termocouple K, J, E, T, N e L e outros instrumentos de detecção de alta temperatura,Sensor de temperatura, etc.
2. Compensação do nível do fio (nível de baixa temperatura). Este tipo de fio de termocopo é principalmente adequado para a compensação de cabo e fio de extensão de vários termocopois do tipo S, R, B, K, E, J, T,N e L, cabo de aquecimento, cabo de controlo, etc.
Variedade e índice do termocouple
| Variedade e índice do termocouple | ||
| Variedade | Tipo | Intervalo de medição ((°C) |
| NiCr-NiSi | K | - 200 a 1300 |
| NiCr-CuNi | E | - 200-900 |
| Fe-CuNi | J | -40-750 |
| Cu-Cu | T | - 200-350 |
| NiCrSi-NiSi | N | - 200 a 1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
3. Dimensões e tolerância do fio de termocouple isolado de fibra de vidro
Dimensões / Tolerância mm): 4,0+/-0.25
Código de cores e tolerâncias iniciais de calibração para o fio do termocouple:
| Tipo de termocouple | Código de cores ANSI | Tolerâncias iniciais de calibração | ||||
| Alumínio | Calibração | +/- Condutor |
Capa | Intervalo de temperatura | Padrão Limitações |
Especial Limitações |
| Ferro ((+) vs. Constantan (((-) |
J | Branco/vermelho | Castanho | 0°C a +285°C 285°C a +750°C |
± 2,2°C ± 0,75% |
± 1,1°C ± 0,4% |
| CHROMEL (((+) versus ALUMEL ((-) |
K | Amarelo/vermelho | Castanho | -200°C a -110°C -110°C a 0°C 0°C a +285°C 285°C a +1250°C |
± 2% ± 2,2°C ± 2,2°C ± 0,75% |
± 1,1°C ± 0,4% |
| Cobre ((+) vs. Constantan (((-) |
T | Azul/vermelho | Castanho | -200°C a -65°C -65°C a +130°C 130°C a + 350°C |
± 1,5% ± 1°C ± 0,75% |
± 0,8% ± 0,5°C ± 0,4% |
| CHROMEL (((+) versus Constantan (((-) |
E | Roxo/Púrpura | Castanho | -200°C a -170°C -170°C a +250°C 250°C a +340°C 340°C+900°C |
± 1% ±1,7°C ±1,7°C ± 0,5% |
± 1°C ± 1°C ± 0,4% ± 0,4% |
Código de cores e tolerância de calibração inicial do fio de extensão:
| Tipo de extensão | Código de cores ANSI | Tolerâncias iniciais de calibração | ||||
| Alumínio | Calibração | +/- Condutor |
Capa | Intervalo de temperatura | Padrão Limitações |
Especial Limitações |
| Ferro (+) contra Constantan ((-) | JX | Branco/vermelho | Negro | 0°C a +200°C | ± 2,2°C | ± 1,1°C |
| CHROMEL (+) versus ALUMEL (-) | KX | Amarelo/vermelho | Amarelo | 0°C a +200°C | ± 2,2°C | ± 1,1°C |
| Copper ((+) contra Constantan ((-) | TX | Azul/vermelho | Azul | -60°C a +100°C | ± 1,1°C | ± 0,5°C |
| CHROMEL ((+) contra Constantan ((-) | EX | Roxo/Púrpura | Vermelho | 0°C a +200°C | ±1,7°C | ± 1,1°C |
Propriedades físicas do PVC-PVC:
| Características | Isolamento | Capa |
| Resistência à abrasão | Muito bem. | Muito bem. |
| Resistiu à resistência | Muito bem. | Muito bem. |
| Resistência à umidade | Excelente. | Excelente. |
| Resistência ao ferro de solda | Pobre. | Pobre. |
| Temperatura de serviço | 105oC contínuo 150oC único |
105oC contínuo 150oC único |
| Teste de chama | Auto-extinção | Auto-extinção |
