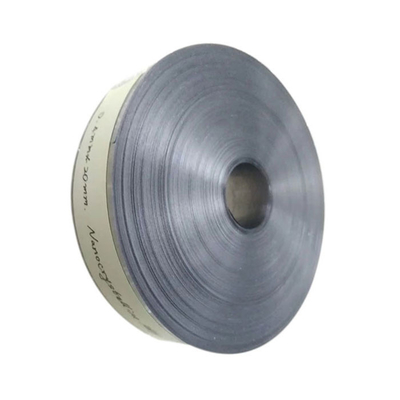

Ligação nanocristalina 1K107 para transformadores de potência e transformadores de pulso
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome: | 1K107 Transformador Indutor Núcleo Amorfo de Ferro | Utilização: | Transformador Indutor Núcleo amorfo de ferro |
|---|---|---|---|
| Tamanho: | 10-50 mm ((Customizado) | Estado: | Faixa/Lista/Curagem |
| Destacar: | Núcleo de ferro da liga de Nanocrystalline,Núcleo de ferro de transformadores de pulso,1K107 núcleo de ferro |
||
Ligação nanocristalina 1K107 para transformadores de potência e transformadores de pulso
Área de aplicação:
Transformadores de comutação de potência e transformadores de pulso
Transformador de potência, corrente de precisão, núcleo de ferro de indução mútua
Interruptor de proteção contra fugas de núcleo de ferro de indução mútua
Indutividade de filtragem, indutividade de armazenamento, núcleo de ferro do reator elétrico
Modo comum EMCIndutância e modo diferencial Indutância do núcleo de ferro
Reator saturável,amplificador magnético, Spike killer, Compressor de pulso núcleo de ferro e conta magnética
Características:
AltoIndução magnética de saturação- reduzir o volume do transformador
Alta permeabilidade magnética baixa força coercitiva - melhorar a eficiência do transformador,sensibilidade mútua do inductor, reduzir os parâmetros de distribuição da bobina
Aumento da temperatura do transformador de baixa perda-redução
Boa estabilidade de temperatura - abaixo de 130°C para trabalho a longo prazo
Preço mais baixo -tem o melhor desempenho de custo de todos os materiais magnéticos macios metálicos
Propriedades típicas
Propriedades físicas deNanocristalinoliga
| Indução magnética de saturação(Bs) | 1.25T | Dureza (Hv) | 880 |
| Temperatura de Curie (TC) | 560°C | Densidade (d) | 7.2 g/cm3 |
| Ctemperatura de cristalização(Tx) | 510°C | Resistividader) | 90mW-cm |
| Coeficiente de magnetostrição de saturação(Eu...s) | < 2 × 10-6 | Intervalo de temperatura de funcionamento contínuo | -55 a 130°C |
Propriedades magnéticas deNanocristalinoliga
| Tipo de produto | Anilhamento magnético transversal | Sem recozimento magnético | Requeijão magnético longitudinal |
| Permeabilidade inicial | > 2 × 104 | > 8 × 104 | > 1 × 104 |
| Número máximoPermeabilidade | > 5 × 104 | > 45 × 104 | > 50 × 104 |
| Indução magnética residual | < 0,2 T | 0.6 T | > 0,85 T |
| Força coercitiva | < 1,8 A/m | < 0,8 A/m | < 1,8 A/m |
| Perda de ferroP ((20 kHz, 0,5 T) | < 30 W/kg | < 50 W/kg | < 90 W/kg |
| Perda de ferroP ((100 kHz, 0,3T) | < 150 W/kg | < 150 W/kg | < 300 W/kg |
| Taxa de perda de ferro ((-55°C 125C) | < 15% | < 15% | < 15% |
A comparaçãoentreNanocristalinoligaeAlcatrão de ferro
| Parâmetro básico | Núcleo de ferro de cristais superfinos | Ligação de ferro permalloy (1J85) | Ferrita |
| Indução magnética de saturação Bs(T) | 1.25 | 0.75 | 0.5 |
| Indução magnética residual Br(T) | 0.2~0.9 | - | 0.20 |
| Coeficiente de magnetostrição de saturação (×10-6) | < 2 | < 2 | 4 |
| Resistividade (mmW-cm) | 80 | 56 | 106 |
| Temperatura de Curie /°C | 570 | 400 | < 200 |
| Permeabilidade inicial μ0(GS/Oe) | > 8 × 104 | > 8 × 104 | - |
| Permeabilidade máxima μm(GS/Oe) | > 50 × 104 | 60 × 104 | 4 × 104 |
| Força coercitiva Hc (A/m) | < 2 | < 1 | 6 |
| Perda de ferro (20KHz,0.5 T) (W/Kg) | < 35 | - | - Não, não. |
| Perda de ferro (50KHz,0.3T) (W/Kg) | < 50 | - | - Não, não. |
