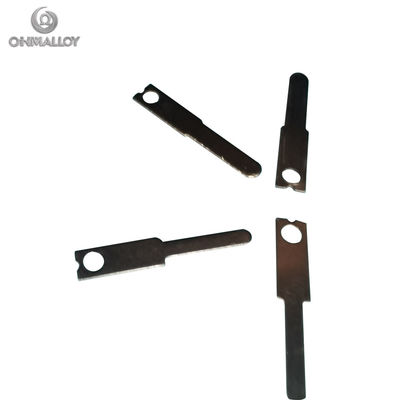

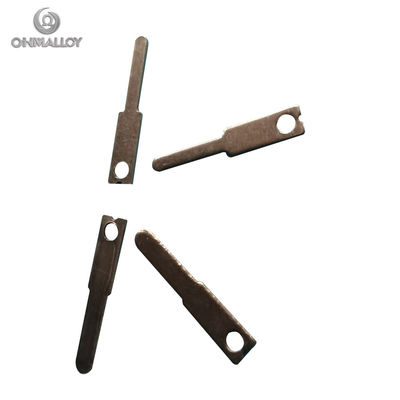

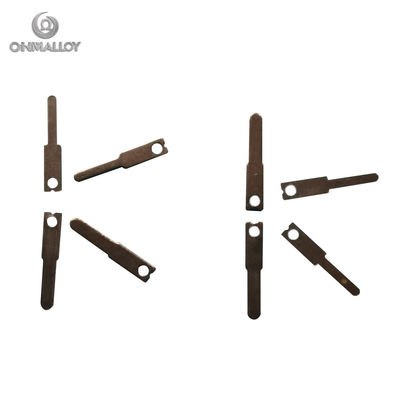

Conector de termopares de tipo KP/KN Pin K (pins de contacto cromel-alumel)

Ligação de alumínio de cromel KP KN do tipo k

1Composição e propriedades do material

Designação de liga de pernas Composição química Características essenciais

Positivo (KP)Equivalente de cromo Ni 89-91%, Cr 9-10%, Si/Mn ≤ 1% Não magnético, resistividade 0,71 μΩ·m

Negativo (KN)Alumel Equivalente Ni 94-97%, Al 1,5-2,5%, Mn 1,5-2,5%, Si ≤ 1% Magnético, resistividade 0,23 μΩ·m

2Especificações de desempenho

Padrão/Notas do valor do parâmetro

Intervalo de temperaturas (tipo de fio)A curto prazo:-200°C a 1.300°CMáximo 1,260°C por IEC 60584-1

A longo prazo:0°C a 1 100°CFaixa de estabilidade ideal

Intervalo de temperatura (extensão) de 0°C a 200°CPrecisão limitada superior a 200°C

Câmara electromagnética de saída 41 μV/°Ca 1000°C versus Platina 67 de referência

Precisão (Classe 1) ±1,5°Cou± 0,4%(> 0°C) O que for maior

± 2,5°C(-200°C a 0°C) Tolerância criogénica

Resistência à oxidaçãoSuperior ao tipo J/T/E abaixo de 1000°C Cr2O3 camada protetora

3Compatibilidade ambiental e restrições

Atmosferas recomendadas:

• Oxidação: Ar, gases de escape de combustão (fornos eléctricos)
• Gases inertes: Argão, nitrogénio (performance total até 1.100°C)

Condições proibidas:

Mecanismo de atenuação da falha do cenário

Gases que contêm enxofre Sulfidação → fratura frágil Evitar ambientes com H2S/SO2

Ciclos redox alternados Desvio de calibração > 5°C Utilize o tipo N em aplicações cíclicas

Vazio > 1 hora (> 800°C) Vaporização de cromo Exposição máxima de 60 minutos

Atmosferas de H2/CO Corrosão da podridão verde (815-1040°C) Tubos de protecção cerâmicos

4- Vantagens competitivas

• Eficiência de custos: 30% a 50% mais barato do que os tipos de metais nobres (R/S/B)
• Dureza por radiação: Preferido em aplicações nucleares versus Tipo J
• Período de vida: 5x mais do que o tipo J a 900°C (oxidação de Fe em J)

5Normas de tolerância de precisão

Contexto de aplicação da fórmula de tolerância de classe

Classe 1± 1,5°Cou± 0,004×t de temperatura (°C) Laboratórios de calibração aeroespacial

Classe 2± 2,5°Cou± 0,0075×t de temperatura (°C) Controle do processo industrial

Temperatura absoluta em °C; Grau de erro especial (± 0,4%) disponível para necessidades de alta precisão

Notas técnicas complementares

Melhores práticas em matéria de ligações:

• Utilize fios de extensão de liga de níquel com isolamento MgO para estabilidade de EMF
• Evitar terminais de cobre → corrosão galvânica em ambientes úmidos

Prevenção do Envelhecimento:

• O pré-envelhecimento a 850°C durante 2 horas reduz a deriva nos sensores de precisão

Propriedades físicas:

ImóveisValor KP Valor KN

Densidade (g/cm3) 8,5 8.6

Resistência à tração ≥490 MPa ≥390 MPa

Elongamento ≥ 10% ≥ 15%

Os termopares são usados em processos para detectar a temperatura e estão ligados aos pirômetros para indicação e controle.O termocopo e o pirômetro são conduzidos eletricamente por cabos de extensão do termocopo / cabos de compensação do termocopoOs condutores utilizados para estes cabos de termopares devem ter propriedades termoeléctricas (EMF) semelhantes às do termoparo utilizado para detectar a temperatura.

Nossa fábrica fabrica principalmente fios, tiras e cabos de termocouples, e eles são usados em instrumentos de medição de temperatura.Os nossos produtos de termopares são todos feitos respeitando GB e também IEC584-3 (padrão internacional).

A tira de termocouple pode ser usada para produzir o pino oco do conector de termocouple, a pá do termocouple e os contatos do conector do termocouple.

Aplicação
• Aquecimento ️ Queimadores a gás para fornos
• Refrigeração ️ Congeladores
• Proteção do motor - Temperaturas e temperaturas da superfície
• Controle de alta temperatura
