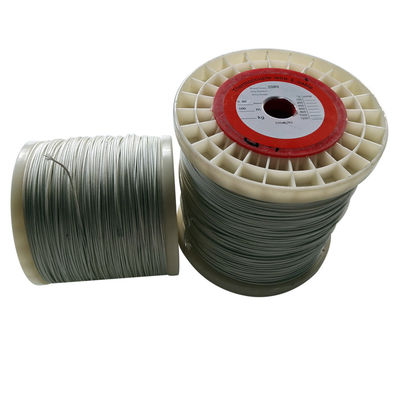

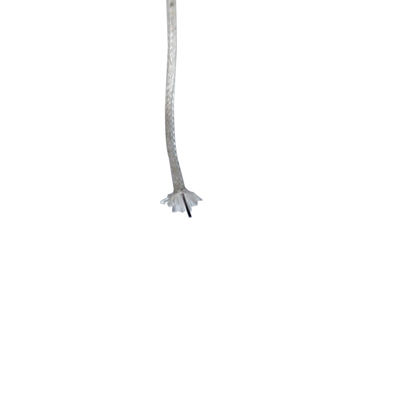

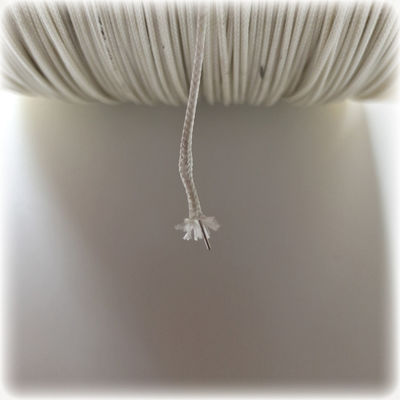

Cable de Classe K de Alta Temperatura 2 x 0,6mm Par Torcido ANSI MC96.1 -270°C a 1372°C
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Condutor: | +Cromel, -Alumel | Diâmetro do condutor: | 20AWG, 16AWG |
|---|---|---|---|
| Material de isolamento: | Ácidos graxos | Material da jaqueta: | Ácidos graxos |
| Cor: | Branco | Pacote: | 1000ft/roll |
| Padrão: | ANSI96.1 ou IEC 584-2 |
Cabo Classe K de Alta Temperatura | Par Trançado 2*0,6mm | ANSI MC96.1 | -270°C a 1372°C
Especificações:
1. Estilo: Fio de Compensação
2. Fio para Termopar J
Classificação do Fio para Termopar J
1. Nível de termopar (nível de alta temperatura). Este tipo de fio para termopar é adequado principalmente para termopares tipo K, J, E, T, N e L e outros instrumentos de detecção de alta temperatura, sensores de temperatura, etc.
2. Nível de fio de compensação (nível de baixa temperatura). Este tipo de fio para termopar é adequado principalmente para cabo de compensação e fio de extensão de vários termopares dos tipos S, R, B, K, E, J, T, N e L, cabo de aquecimento, cabo de controle e assim por diante.
Variedade e Índice de Termopares
| Variedade e Índice de Termopares | ||
| Variedade | Tipo | Faixa de Medição(°C) |
| NiCr-NiSi | K | -200-1300 |
| NiCr-CuNi | E | -200-900 |
| Fe-CuNi | J | -40-750 |
| Cu-CuNi | T | -200-350 |
| NiCrSi-NiSi | N | -200-1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
3. Dimensões e Tolerância do Fio para Termopar com Isolamento de Fibra de Vidro
Dimensões / Tolerância mm ) : 4.0+/-0.25
Código de Cores e Tolerâncias de Calibração Inicial para Fio de Termopar:
| Tipo de Termopar | Código de Cores ANSI | Tolerâncias de Calibração Inicial | ||||
| Ligas dos Fios | Calibração | +/- Condutor |
Cobertura | Faixa de Temperatura | Padrão Limites |
Especial Limites |
| Ferro(+) vs. Constantan(-) |
J | Branco/Vermelho | Marrom | 0°C a +285°C 285°C a +750°C |
±2.2°C ± .75% |
±1.1°C ± .4% |
| CHROMEL(+) vs. ALUMEL(-) |
K | Amarelo/Vermelho | Marrom | -200°C a -110°C -110°C a 0°C 0°C a +285°C 285°C a +1250°C |
± 2% ±2.2°C ±2.2°C ± .75% |
±1.1°C ± .4% |
| Cobre(+) vs. Constantan(-) |
T | Azul/Vermelho | Marrom | -200°C a -65°C -65°C a +130°C 130°C a +350°C |
± 1.5% ±1°C ± .75% |
± .8% ± .5°C ± .4% |
| CHROMEL(+) vs. Constantan(-) |
E | Roxo/Vermelho | Marrom | -200°C a -170°C -170°C a +250°C 250°C a +340°C 340°C+900°C |
± 1% ±1.7°C ±1.7°C ± .5% |
±1°C ±1°C ± .4% ± .4% |
Código de Cores e Tolerância de Calibração Inicial para Fio de Extensão:
| Tipo de Extensão | Código de Cores ANSI | Tolerâncias de Calibração Inicial | ||||
| Ligas dos Fios | Calibração | +/- Condutor |
Cobertura | Faixa de Temperatura | Padrão Limites |
Especial Limites |
| Ferro (+) vs. Constantan(-) | JX | Branco/Vermelho | Preto | 0°C a +200°C | ±2.2°C | ±1.1°C |
| CHROMEL (+) vs. ALUMEL (-) | KX | Amarelo/Vermelho | Amarelo | 0°C a +200°C | ±2.2°C | ±1.1°C |
| Cobre(+) vs. Constantan(-) | TX | Azul/Vermelho | Azul | -60°C a +100°C | ±1.1°C | ± .5°C |
| CHROMEL(+) vs. Constantan(-) | EX | Roxo/Vermelho | Roxo | 0°C a +200°C | ±1.7°C | ±1.1°C |
Propriedades Físicas PVC-PVC:
| Características | Isolamento | Cobertura |
| Resistência à Abrasão | Boa | Boa |
| Resistência ao Corte | Boa | Boa |
| Resistência à Umidade | Excelente | Excelente |
| Resistência ao Ferro de Solda | Ruim | Ruim |
| Temperatura de Serviço | 105ºC contínuo 150ºC único |
105ºC contínuo 150ºC único |
| Teste de Chama | Autoextinguível | Autoextinguível |
