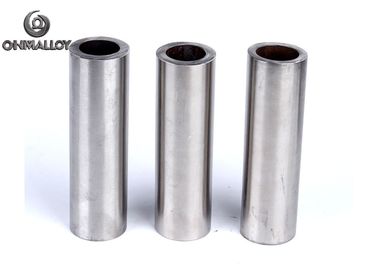

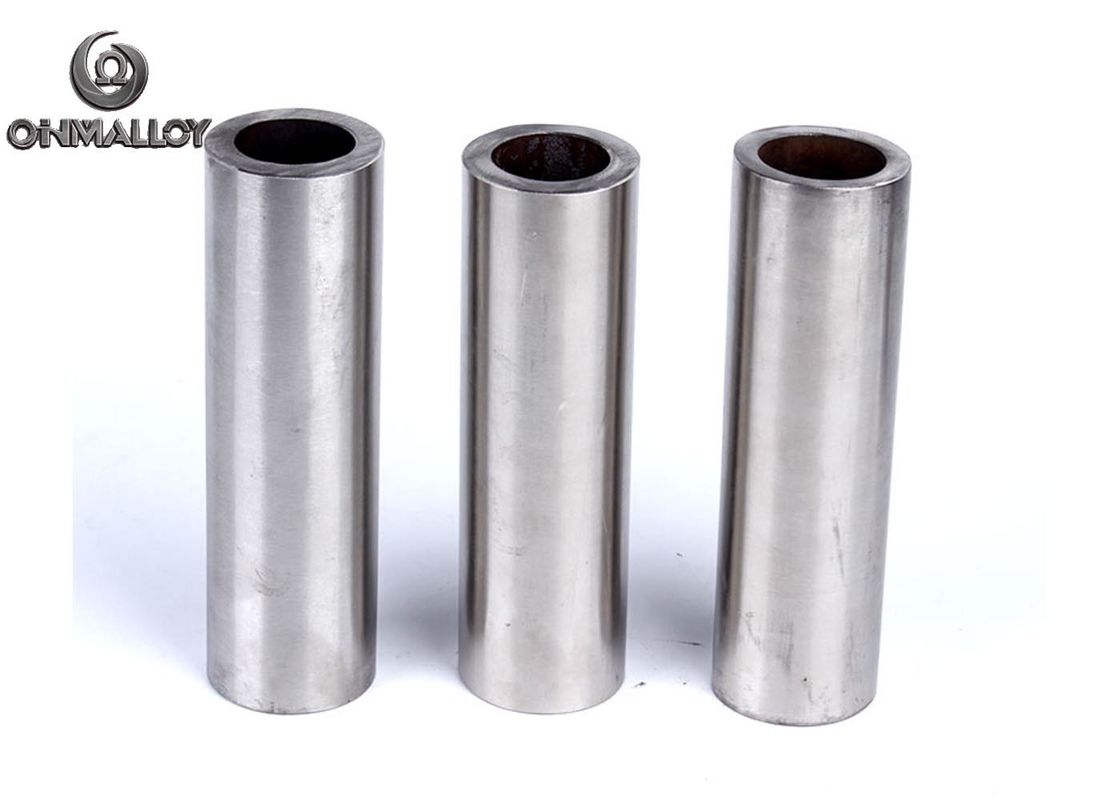

Tubo de liga Invar 36 (4J36) - CTE ultra-baixo para instrumentos de precisão
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Material: | 4J36 | Supply Type: | tube |
|---|---|---|---|
| Color: | Primary Color | Surface: | Bright and Smooth |
| Destacar: | Tubo de liga Invar 36,tubo de liga de baixo CTE,tubo de liga para instrumentos de precisão |
||
CTE ultra-baixa liga Invar 36 (Ni36) - 1.6*10^(-6)/°C Controle de expansão ASTM F1684 Certificado para sistemas de metrologia e criogénicos
4J36 (Invar), também conhecido como FeNi36 (64FeNi nos EUA), é uma liga de níquel-ferro notável pelo seu coeficiente de expansão térmica excepcionalmente baixo (CTE ou α).
O 4J36 (Invar) é utilizado onde é necessária uma elevada estabilidade dimensional, tais como instrumentos de precisão, relógios, medidores sísmicos, monturas de máscaras de sombras de televisão, válvulas de motores,e relógios antimagnéticosNo levantamento do solo, quando se pretende realizar um nivelamento de elevação de primeira ordem (alta precisão), o bastão de nivelamento (stafa de nivelamento) utilizado é feito de Invar, em vez de madeira, fibra de vidro ou outros metais.Os suportes Invar foram usados em alguns pistões para limitar sua expansão térmica dentro de seus cilindros.
Composição normal em %
| Não. | 35 a 37.0 | Fe | Balão. | Co | - | Sim | ≤ 0.3 |
| Mo. | - | Cu | - | Cr | - | - Não | 0.2~0.6 |
| C | ≤ 0.05 | P | ≤ 0.02 | S | ≤ 0.02 |
Propriedades físicas típicas
| Densidade (g/cm3) | 8.1 |
| Resistividade elétrica a 20°C(Ωmm2/m) | 0.78 |
| Fator de temperatura de resistividade20°C~ 200°C)X10-6/°C | 3.7~3.9 |
| Conductividade térmica, λ/W/(m*°C) | 11 |
| Ponto de Curie Tc°C | 230 |
| Modulo elástico, E/ Gpa | 144 |
Coeficiente de expansão
| θ/°C | α1/10-6°C- Um. | θ/°C | α1/10-6°C- Um. |
| 20 ~ 60 | 1.8 | 20 ~ 250 | 3.6 |
| 20 ~ 40 | 1.8 | 20 a 300 | 5.2 |
| 20 ~ 20 | 1.6 | 20 ~ 350 | 6.5 |
| 20 ~ 0 | 1.6 | 20 ~ 400 | 7.8 |
| 20 ~ 50 | 1.1 | 20 ~ 450 | 8.9 |
| 20~100 | 1.4 | 20 ~ 500 | 9.7 |
| 20 ~ 150 | 1.9 | 20~550 | 10.4 |
| 20~200 | 2.5 | 20 ~ 600 | 11.0 |
Propriedades mecânicas típicas
| Resistência à tração | Extensão |
| MPa | % |
| 641 | 14 |
| 689 | 9 |
| 731 | 8 |
Fator de resistência a temperatura
| Intervalo de temperatura, °C | 20 ~ 50 | 20~100 | 20~200 | 20 a 300 | 20 ~ 400 |
| a)R/ 103*°C | 1.8 | 1.7 | 1.4 | 1.2 | 1.0 |
Processo de tratamento térmico
| Processo de tratamento térmico | |
| Requeijão para aliviar o stress | Aquecido a 530~550°Ce mantenha 1 ~ 2 h. Frio para baixo |
| Requeijão | Para eliminar o endurecimento, que deve ser produzido em processo de laminagem a frio, o processo de desenho a frio.°C Em vácuo, espera 30 minutos. |
| O processo de estabilização |
1) Em meios de protecção e aquecidos a 830 °C°CEspera 20 minutos. - 1 hora, apague. 2) Devido ao esforço gerado pelo apagamento, aquecido a 315 °C°CAguarde 1 a 4 horas. |
| Precauções |
1) Não pode ser endurecido por tratamento térmico 2) O tratamento de superfície pode ser de areia, polir ou decapagem. 3) A liga pode ser utilizada em solução de decapagem de ácido clorídrico 25% a 70 °C.°Cpara limpar a superfície oxidada |
